In diesem Blog geben wir Ihnen eine kurze, einfache und allgemeingültige Erklärung, wie Sie die Schnurdimmer, die auf ET48 zum Verkauf stehen, einfach anschließen können.

1. Schalten Sie vor der Installation den Strom aus (ziehen Sie den Stecker aus der Steckdose).
2. Entfernen Sie den Schnurschalter (falls vorhanden) und verwenden Sie die Drahtenden, um den Dimmer anzuschließen ODER schneiden Sie das Kabel an der gewünschten Stelle ab und isolieren Sie die Drahtenden (blau und braun) auf eine Länge von 5 mm ab.
3. Öffnen Sie den Schnurdimmer, indem Sie die vier Schrauben an der Unterseite des Dimmers lösen.
4. Schließen Sie das braune Kabel des Steckers an die Klemmenleiste 'INPUT L' an.
5. Verbinden Sie den blauen Draht des Steckers mit der Klemmenleiste 'INPUT N'.
6. Schließen Sie das braune Kabel der Lampe an die Klemmenleiste 'LAMP L1' an.
7. Schließen Sie das blaue Kabel der Lampe an die Klemme 'LAMP L2' an.
8. Ziehen Sie die Schrauben handfest an, damit die Drähte fest in den Klemmen sitzen.

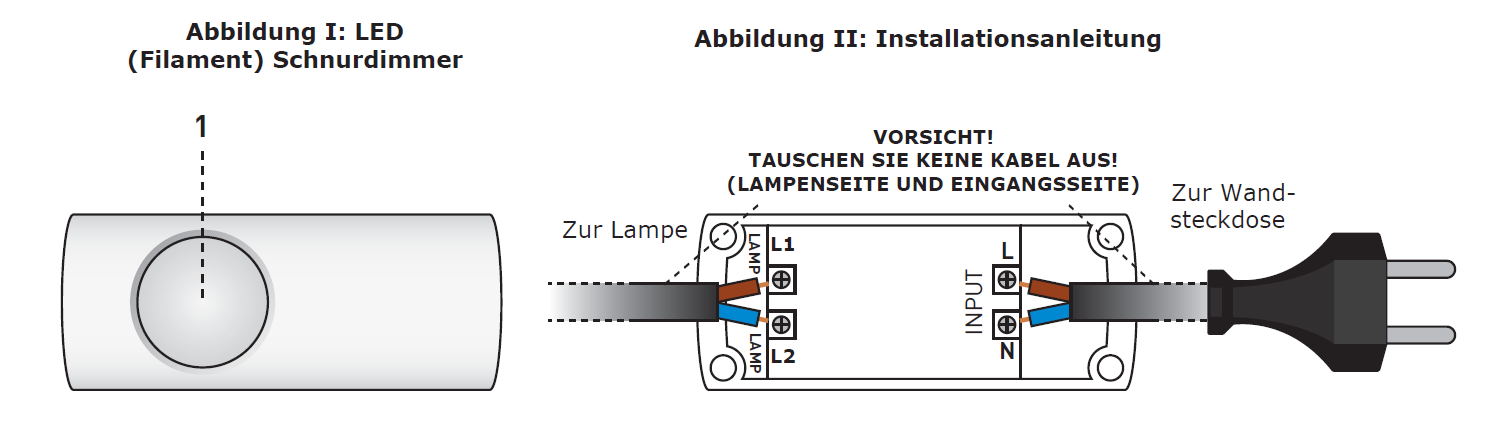

Zur Verdeutlichung haben wir nachstehend ein Diagramm veröffentlicht.

Benötigen Sie zusätzliche Erklärungen? Dann konsultieren Sie das in der Verpackung enthaltene Handbuch oder laden Sie es von der Produktseite herunter.

Auf dem YouTube-Kanal von Tradim gibt es außerdem Anleitungsvideos für jeden Dimmer. Nützlich für visuell Lernende.
